CKZ-F單向楔塊超越離合器

CKZ-F

CKZ-F單向楔塊超越離合器系列為帶軸承非接觸式單向離合器。僅有內環被設計有單項功能。出廠時已含有潤滑劑。
內環與軸用鍵聯結，外環（h7）與機壁（H7）配合，用螺栓聯結。

13813661008

立即咨詢

產品詳情

CKZ-F單向楔塊超越離合器特性及應用：
CKZ-F系列為帶軸承非接觸式單向離合器。僅有內環被設計有單項功能。出廠時已含有潤滑劑。
內環與軸用鍵聯結，外環（h7）與機壁（H7）配合，用螺栓聯結。
常與減速機配套用在運輸、冶金、提升機、礦山、電力等設備上。可用作防止逆轉或高速超越、低速接合的雙速驅動切換裝置。

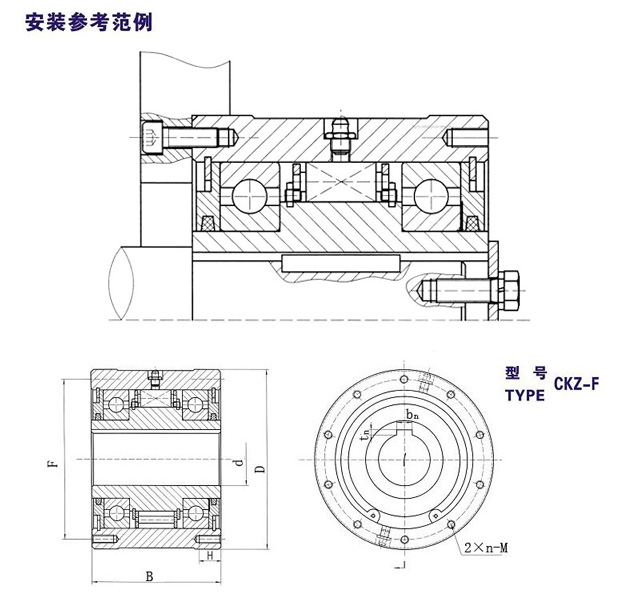

CKZ-F單向楔塊超越離合器結構圖

型號	額定扭矩〔N·m〕	超越極-限轉速〔r/min〕		外形尺寸〔mm〕							重量 (kg)
		超越極-限轉速〔r/min〕		外環尺寸					內環尺寸
		nma×	nmin	D(H8）	F	B(js9)	n-M	H	d(E7)	bn×tn
CKZ-F25165	400	1500	480	165	145	125	8-M8	20	25	8×3.3	20.51
CKZ-F30170	500	1500	470	170	150	130	8-M8	20	30	8×3.3	22.46
CKZ-F35175	600	1500	450	175	155	130	8- M10	20	35	10×3.3	23.58
CKZ-F40185	800	1500	430	185	162	130	8- M10	25	40	12×3.3	24.16
CKZ-F50190	1000	1500	420	190	168	135	8- M10	25	50	14×3.8	26.95
CKZ-F55195	1250	1500	400	195	172	145	8- M10	25	55	16×4.3	31.31
CKZ-F55205	1600	1500	400	205	185	145	10- M10	25	55	16×4.3	34.81
CKZ-F60208	1600	1500	400	208	185	150	10- M10	25	60	18×4.4	36.71
CKZ-F65220	2000	1500	400	220	195	150	10- M10	25	65	18×4.4	40.88
CKZ-F70230	2500	1500	390	230	205	150	12-M12	25	70	20×4.9	44.42
CKZ-F80245	4000	1500	380	245	218	160	12-M12	25	80	22×5.4	52.93
CKZ-F90260	6300	1500	370	260	230	160	12-M14	25	90	22×5.4	58.74
CKZ-F100275	8000	1500	370	275	245	170	12-M14	25	100	28×6.4	68.83
CKZ-F110295	10000	1500	370	295	260	185	12-M16	30	110	28×6.4	85.46
CKZ-F130330	12500	1500	350	330	295	200	12-M16	30	130	32×6.4	113.44
CKZ-F140360	16000	1500	350	360	320	215	12-M18	30	140	36×8.4	145.81
