          DSN
          dsn逆止器

          DSN

          dsn逆止器330-3-300表示符合Q/ZJK2-2004標準的低速逆止器,額定力矩為330000N.m,內圈自由旋向為順 時針方向,內圈安裝孔徑為300。
          產品詳情

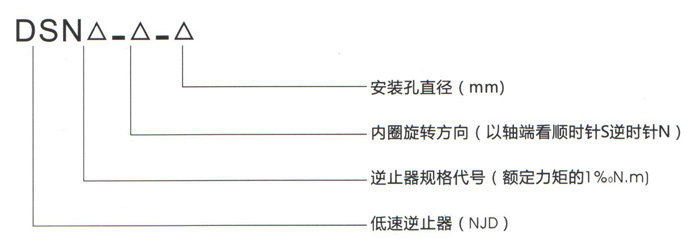

          型號定義

          dsn逆止器(NJD)330-3-300表示符合Q/ZJK2-2004標準的低速逆止器,額定力矩為330000N.m,內圈自由旋向為順 時針方向,內圈安裝孔徑為300。

          dsn逆止器型號定義

          技術參數

          逆止器在使用前應對照產品標牌的技術要求是否能完全滿足主機所需參數,主要技術參數見表2。逆止器的外 形見外結構尺寸。

          型號

          額定逆止
          力矩N.m

          內圈zui局轉
          轉數r/min

          空轉阻
          力矩N.m

          zui大孔徑&Phi;

          zui大質量kg

          DSN(NJD)052

          25000

          130

          32

          160

          112

          DSN(NJD)038

          38000

          130

          40

          200

          182

          DSN(NJD)050

          50000

          100

          68

          220

          354

          DSN(NJD)090

          90000

          100

          95

          250

          644

          DSN(NJD)130

          130000

          90

          86

          270

          755

          DSN(NJD)200

          200000

          90

          100

          300

          1088

          DSN(NJD)280

          280000

          90

          128

          320

          1426

          DSN(NJD)330

          330000

          80

          145

          350

          1921

          DSN(NJD)530

          530000

          80

          200

          420

          2945

          DSN(NJD)710

          710000

          80

          225

          450

          3518

          DSN(NJD)1000

          1000000

          70

          258

          510

          4442

          DSN(NJD)1300

          1300000

          60

          330

          540

          5213

          DSN(NJD)1700

          1700000

          50

          420

          620

          7005

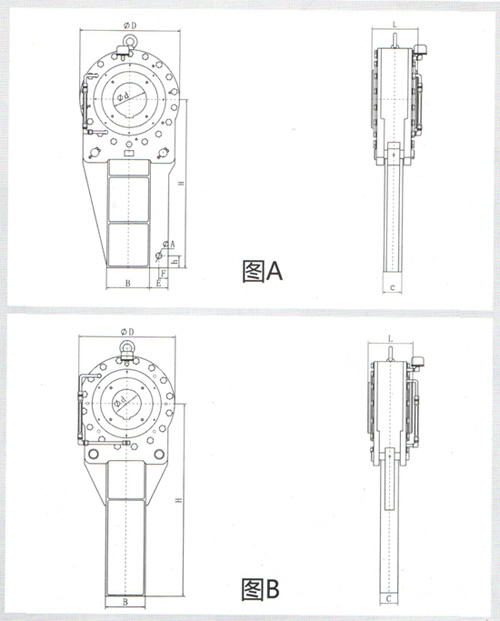

          外結構尺寸

          型號

          A

          B

          C

          D

          E

          F

          H

          h

          L

          DSN(NJD)052

          -

          140

          80

          360

          -

          -

          800

          -

          150

          DSN(NJD)038

          -

          160

          88

          430

          -

          -

          850

          -

          160

          DSN(NJD)050

          -

          200

          102

          500

          -

          -

          1000

          -

          240

          DSN(NJD)090

          -

          250

          120

          600

          -

          -

          1200

          -

          290

          DSN(NJD)130

          40

          280

          120

          650

          120

          60

          1100

          80

          290

          DSN(NJD)200

          45

          320

          130

          780

          135

          60

          1300

          80

          290

          DSN(NJD)280

          50

          360

          140

          850

          150

          70

          1500

          100

          320

          DSN(NJD)330

          55

          400

          140

          930

          160

          70

          1600

          100

          360

          DSN(NJD)530

          60

          450

          150

          1030

          180

          80

          1800

          120

          450

          DSN(NJD)710

          70

          500

          160

          1090

          210

          100

          2000

          20

          480

          DSN(NJD)1000

          80

          560

          170

          1200

          230

          110

          2200

          150

          500

          DSN(NJD)1300

          80

          630

          180

          1300

          230

          110

          2400

          150

          500

          DSN(NJD)1700

          90

          700

          180

          1450

          250

          120

          2500

          180

          540

          dsn逆止器結構圖

          鍵的設計

          注意:軸孔不得使用滑槽或禊鍵類的連接,它會使內圈受力后變形。

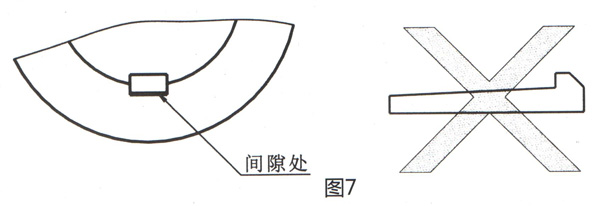

          軸孔主要為平鍵連接逆止器內圈與鍵的連接平面之間應留有間隙見圖7 ,軸孔的鍵槽與公差應符合表7的規定,平鍵 應符合GB/T1095-1979的規定也可經公司技術部門書面認可后按客戶要求生產。

          dsn逆止器結構圖

          表軸孔鍵槽與公差GB/1095-1979 D10

          公稱直徑大一至

          槽寬

          軸公差

          孔公差


          槽深


          槽深

          軸孔深公差

          65-75

          20

          +0.052+0.000

          +0.149+0.065

          7.5

          4.9

          +0.200+0.000

          75- 85

          22

          +0.052 +0.000

          +0.149+0.065

          9

          5.4

          +0.200+0.000

          85- 95

          25

          +0.052+0.000

          +0.149+0.065

          9

          5.4

          +0.200+0.000

          95-110

          28

          +0.052 +0.000

          +0.149+0.065

          10

          6.4

          +0.200+0.000

          110-130

          32

          +0.062+0.000

          +0.180+0.080

          11

          7.4

          +0.200+0.000

          130-150

          36

          +0.062+0.000

          +0.180+0.080

          12

          8.4

          +0.200+0.000

          150-170

          40

          +0.062 +0.000

          +0.180+0.080

          13

          9.4

          +0.200+0.000

          170-200

          45

          +0.062+0.000

          +0.180+0.080

          15

          10.4

          +0.200+0.000

          200-230

          50

          +0.062 +0.000

          +0.180+0.080

          17

          11.4

          +0.200+0.000

          230-260

          56

          +0.074+0.000

          +0.220+0.100

          20

          12.4

          +0.300+0.000

          260-290

          63

          +0.074 +0.000

          +0.220+0.100

          20

          12.4

          +0.300+0.000

          290-330

          70

          +0.074+0.000

          +0.220+0.100

          22

          14.4

          +0.300+0.000

          330-380

          80

          +0.074+0.000

          +0.220+0.100

          25

          15.4

          +0.300+0.000

          380.440

          90

          +0.087+0.000

          +0.260+0.120

          28

          17.4

          +0.300 +0.000

          440-500

          100

          +0.087+0.000

          +0.260+0.120

          31

          19.5

          +0.300+0.000

          防轉擋鐵的設計

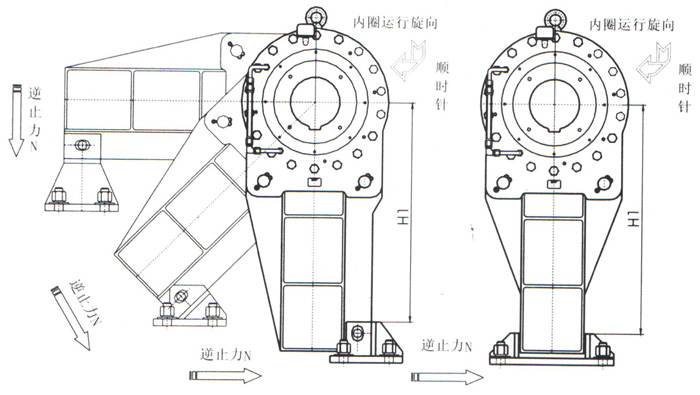

          防轉擋鐵是用來固定逆止器力臂,它必需有足夠的抗剪切(壓力)強度,根據用戶所選力臂長短不一時,其 所須的抗剪切強度也隨之變化,可參見公式1的計算。標準長度的力臂所需的zui小抗剪切強度見下表和下圖.

          當銷孔安裝時,擋鐵上的銷孔必須是長孔,長孔的方向應與力臂的安裝角度相同,以免使逆止器外圈受到 徑向力。在逆止器受逆止力時擋鐵上的銷是不受力的,它作用于正常運行時的防轉。

          dsn逆止器結構圖

          防轉擋鐵所需zui小剪切力

          型 號

          力臂受力長H1

          逆止力N

          DSN(NJD)052

          700

          53571

          DSN(NJD)038

          750

          75999

          DSN(NJD)050

          880

          102272

          DSN(NJD)090

          1080

          129807

          DSN(NJD)130

          940

          207446

          DSN(NJD)200

          1140

          263157

          DSN(NJD)280

          1300

          323076

          DSN(NJD)330

          1400

          353571

          DSN(NJD)530

          1560

          509615

          DSN(NJD)710

          1760

          605113

          DSN(NJD)1000

          1900

          789473

          DSN(NJD)1300

          2100

          928571

          DSN(NJD)1700

          2140

          1191588

          注意:逆止力等于擋鐵剪切力運行阻力與逆止力相反
