您的位置：主頁產品中心單向離合器（超越離合器） GC-B

分類

產品分類

http://www.zheipo.cn/uploadfiles/211.149.195.244/webid220/source/201604/146070823058.jpg

GC-B滾柱式單向離合器

GC-B

GC-B滾柱式單向離合器系列為無軸承支撐滾柱式單向離合器，外形尺寸與63系列標準軸承相同。使用時需要配合軸承安裝以承受軸向負載與徑向負載。出廠時己加注潤滑脂。
標準安裝方式為GC-B系列與軸承同軸并排，相同的位置，相同的公差要求。內環與軸使用鍵槽方式聯結。外環兩側的端面鍵用于固定外環與機壁以傳遞扭矩。

13813661008

立即咨詢

產品詳情

GC-B滾柱式單向離合器特性及應用：
GC-B系列為無軸承支撐滾柱式單向離合器，外形尺寸與63系列標準軸承相同。使用時需要配合軸承安裝以承受軸向負載與徑向負載。出廠時己加注潤滑脂。
標準安裝方式為GC-B系列與軸承同軸并排，相同的位置，相同的公差要求。內環與軸使用鍵槽方式聯結。外環兩側的端面鍵用于固定外環與機壁以傳遞扭矩。
常用于包裝、印刷、食品、醫療、紡織、化工以及提升機、輸送機等機械設備上。

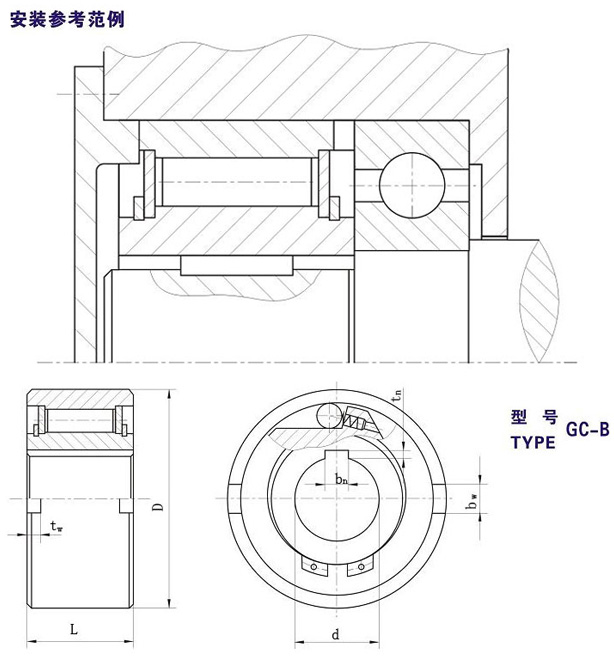

GC-B滾柱式單向離合器結構圖

型號	額定扭矩〔N·m〕	超越極-限轉速〔r/min〕		外形尺寸〔mm〕					重量〔kg〕
型號	額定扭矩〔N·m〕	內環	外環	d〔H7〕	D〔H7〕	L	b_w×t_w	b_n×t_n	重量〔kg〕
GC-B835	8.3	1650	2500	8	35	13	4×1.4	2×1.0	0.07
GC-B1235	8.3	1650	2500	12	35	13	4×1.4	4×1.8	0.06
GC-B1542	22	1200	1800	15	42	18	5×1.8	5×2.3	0.11
GC-B1747	35	1150	1700	17	47	19	5×2.3	5×2..3	0.15
GC-B2052	56	1050	1550	20	52	21	6×2.3	6×2.8	0.19
GC-B2562	90	850	1300	25	62	24	8×2.8	8×3.3	0.38
GC-B3072	184	700	1100	30	72	27	10×2.5	10×33	0.54
GC-B3580	270	600	950	35	80	31	12×3.5	12×33	0.74
GC-B4090	387	550	850	40	90	33	12×4.1	14×3.8	0.92
GC-B45100	558	500	800	45	100	36	14×4.6	14×3.8	1.31
GC-B50110	720	425	675	50	110	40	14×5.6	18×4.4	1.74
GC-B60130	1315	375	525	60	130	46	18×5.6	20×4..9	2.77
GC-B70150	1656	300	475	70	150	51	20×6.9	20×4..9	4.16
GC-B80170	2096	275	425	80	170	58	20×7.5	22×5.4	6.09
GC-B90190	3468	250	375	90	190	64	20×8.0	25×5.4	8.20
GC-B100215	4640	225	340	100	215	73	24×8.5	28×6.4	12.6
GC-B120260	8640	185	275	120	260	86	28×10	32×7.4	22.0
GC-B150320	17040	150	230	150	320	108	32×12	36×8.4	42.0
GC-B1237	8.5	1600	2500	12	37	20	6×3.3	4×1.8	0.07
GC-B2060	90	850	1300	20	60	20	6×13	6×3	0.08
GC-B2062	100	850	1300	20	62	36	8×15	6×19	0.59
GC-B4393	400	550	850	43	93	36	14×4.5	10×3	1
GC-B60170	2500	275	425	60	170	90	20×7.5	18×4.3	6.5
GC-B65170	2500	275	425	65	170	90	20×7.5	18×4.3	6.3
