GCZ-A楔塊式超越離合器

GCZ-A

GCZ-A楔塊式超越離合器系列為滾柱式單向離合器。內含軸承支撐及油封，使用2只160系列滾珠軸承支撐，出廠時內含潤滑油。
內環與軸用鍵聯結，外環通過法蘭聯結到機壁上。
主要用于超運轉離合器或定位離合器。

13813661008

立即咨詢

產品詳情

GCZ-A楔塊式超越離合器特性及應用：
GCZ-A系列為滾柱式單向離合器。內含軸承支撐及油封，使用2只160系列滾珠軸承支撐，出廠時內含潤滑油。
內環與軸用鍵聯結，外環通過法蘭聯結到機壁上。
主要用于超運轉離合器或定位離合器。

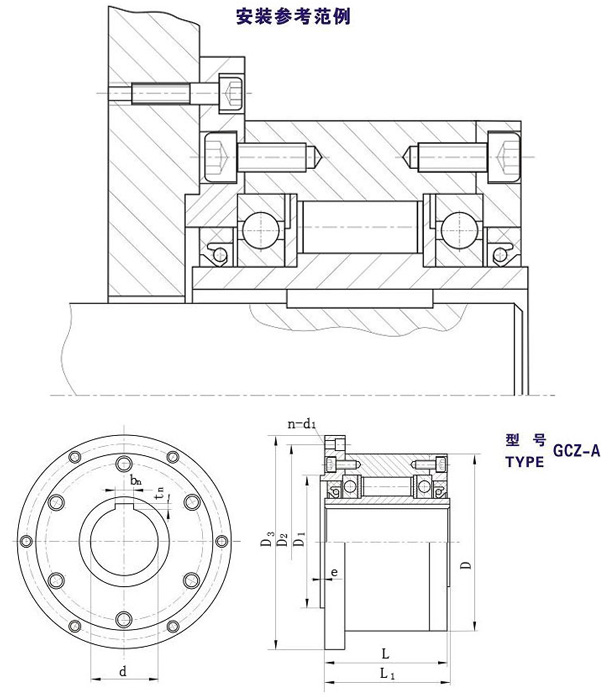

GCZ-A楔塊式超越離合器結構圖

型號	額定扭矩〔N·m〕	超越極-限轉速〔r/min〕		外形尺寸〔mm〕										重量〔kg〕
型號	額定扭矩〔N·m〕	內環	外環	d(H7)	D(H7)	D₁	D₂	D₃	L₁	L	e	b_n×t_n	n-d₁	重量〔kg〕
GCZ-A1262	44	1600	2800	12	62	42	72	85	44	42	3	4×1.8	3-5.5	0.90
GCZ-A1568	100	1450	2600	15	68	47	78	92	54	52	3	5×2.3	3-5.5	1.30
GCZ-A2075	145	1080	2300	20	75	55	85	98	59	57	3	6×3.8	4-5.5	1.70
GCZ-A2590	230	840	1800	25	90	68	104	118	62	60	3	8×3.3	4-5.5	2.60
GCZ-A30100	400	680	1600	30	100	75	114	128	70	68	3	8×3.3	6-6.6	3.50
GCZ-A35110	580	620	1500	35	110	80	124	138	76	74	3.5	10×3.3	6-6.6	4.50
GCZ-A40125	820	460	1300	40	125	90	142	160	88	86	3.5	12×3.3	6-9.0	6.90
GCZ-A45130	900	400	1200	45	130	95	146	165	88	86	3.5	14×3.3	8-9.0	9.10
GCZ-A50150	1700	320	1075	50	150	110	165	185	94	92	4	14×3.8	8-9.0	10.1
GCZ-A55160	1890	300	1000	55	160	115	182	204	106	104	4	16×4.3	8-11	13.1
GCZ-A60170	2520	260	950	60	170	125	192	214	116	114	4	18×4.4	10-11	15.6
GCZ-A70190	4140	220	875	70	190	140	212	234	136	134	4	20×4.9	10-11	20.4
GCZ-A80210	5440	200	800	80	210	160	232	254	146	144	4	22×5.4	10-11	16.7
GCZ-A90230	9280	180	725	90	230	180	254	278	160	158	4.5	25×5.4	10-14	39.0
GCZ-A100270	16200	140	625	100	270	210	305	335	184	182	5	28×6.4	10-18	66.0
GCZ-A120310	20000	100	500	120	310	240	345	375	204	202	5	32×7.4	12-18	91.0
