NF逆止器

NF型非接觸式逆止器是一種高速防逆轉裝置，具有逆止可靠、解脫運轉無卡滯、逆止力矩大、重量輕、安裝方便等優點，其綜合機械性能明顯優于其它逆止裝置。其內部結構采用優化設計的新型異型楔塊，除耐沖擊、逆止力矩大之外，還巧妙利用自身旋轉之離心力：當輸入軸正向旋轉轉速高于低轉速時，逆止器內部工作可實現無接觸，零磨損，使用壽命超長。廣泛地應用于帶式輸送機、斗式提升機、刮板輸送機及其它有逆止要求的設備。

13813661008

立即咨詢

產品詳情

NF逆止器適用范圍及用途：
NF型非接觸式逆止器是一種高速防逆轉裝置，具有逆止可靠、解脫運轉無卡滯、逆止力矩大、重量輕、安裝方便等優點，其綜合機械性能明顯優于其它逆止裝置。其內部結構采用優化設計的新型異型楔塊，除耐沖擊、逆止力矩大之外，還巧妙利用自身旋轉之離心力：當輸入軸正向旋轉轉速高于低轉速時，逆止器內部工作可實現無接觸，零磨損，使用壽命超長。廣泛地應用于帶式輸送機、斗式提升機、刮板輸送機及其它有逆止要求的設備。

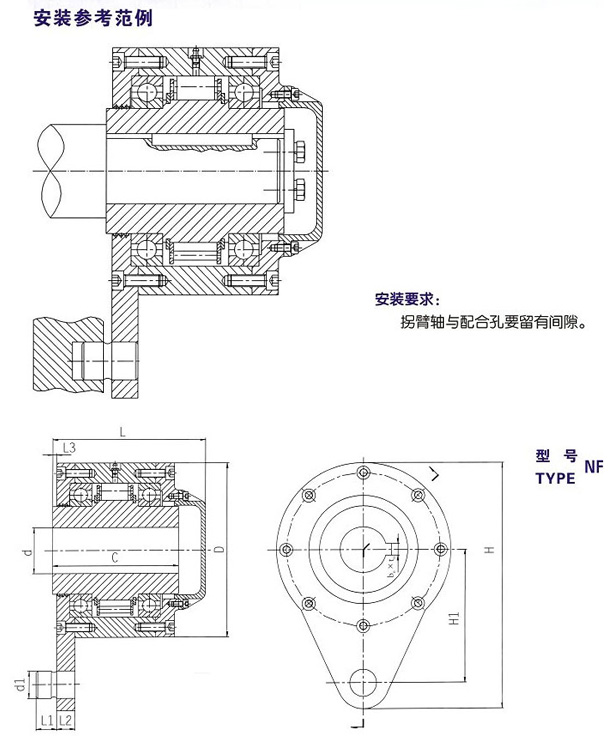

NF逆止器結構圖

型號	額定扭矩 N.m	低轉速 r/min	高轉速 r/min	配合尺寸										重量 kg
型號	額定扭矩 N.m	低轉速 r/min	高轉速 r/min	d	D	H	H₁	L	L₁	L₂	L₃	C	d₁	重量 kg
NF10	1000	450	1500	40~50	190	273	150	176	25	20	5	145	28	27
NF16	1600	450		45~60	208	295	160	182		22		150	32	31
NF25	2500	425		50~70	230	323	170	190		25		155	38	38
NF40	4000	425		60~80	245	350	185	207	28	30		166	42	49
NF63	6300	400		70~90	260	370	195	221	30	35		180	45	62
NF80	8000	400		80?100	275	396	210	226	35	35		185	48	73
NF100	10000	375		90~110	295	425	225	261	35	45		220	52	98
NF125	12500			100~130	330	473	250	296	40	50	8	250	58	154
NF160	16000		1000	110?140	360	512	270	306	40	55		260	62	175
NF200	20000	350		120~150	400	565	300	306	50	58		260	65	214
NF250	25000	350		130～160	430	620	335	316	50	63		270	70	256

注：孔公差為E7，推薦軸公差為h6；安裝孔鍵槽尺寸按GB/T1095-1979選取，寬度偏差采用一般鍵聯接，軸為N9，轂為JS9。

鍵槽尺寸

d	>40~44	>40~50	>50~58	>58~65	>65~75	>75~85	>85~95	>95~110	>110~130	>130~150	>150~160
bn×tn	12×3.3	14×3.8	16×4.3	18×4.4	20×4.9	22×5.4	25×5.4	28×6.4	32×7.4	36×8.4	40×9.4
